운영체제 - ClockAlgorithm

운영체제 - ClockAlgorithm 구현



1. Clock Algorithm 구조 분석

2. 수정 개념 설명

3. 다양한 테스트 케이스 및 설명

4. 소스코드 - With 충분한 주석 처리

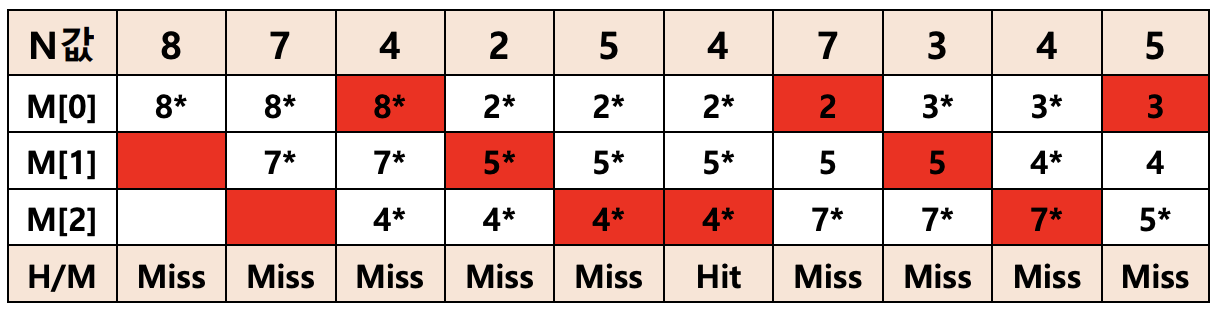

paging-policy.py의 클락알고리즘 의 구조 분석

• Clock Point : 클락이 가르키는 시침 빨간색 배경으로 설정
• Use Bit : Use bit가 1이면 *, 0이면 아무것도 없음으로 설정

paging-policy.py Clock Algorithm을 짤 때 고려해야 할점

 Hit 일때는 miss일 때 보다 간단하다. 왜냐하면 클락이 가르키는 바늘이 움직이지 않기 때문이다. 하지만 usebit는 변경 되기 때문에 고려 해주어야 한다.



<Hit 일때>

1) Use bit가 1일 때 : memory index에 있는 n값의 usebit가 1일 때 그냥 다음 N으로 next, clock바늘, usebit값 memory값 변경 없다 2) Use bit가 0일 때 : memory index에 있는 n값이 usebit가 0일 때 는 n값이 가르키는 usebit를 1로 만들고 다음 N으로 Next, 한다. 이때도 next, clock바늘, usebit값 memory값 변경 없다.



<Miss 일때>

clock바늘, usebit값, memort[index]값 전부 신경써 주어야한다.

1) use bit가 0일 때 : 클락바늘이 자기를 가르키면 usebit를 0으로 바꾸고 0이면 그값이 victim이되고 1이면 usebit가 0이되고 clock 바늘이 +=1 된다.

2) usebit가 1일 때 : Usebit가 1이라면 전에 사용했다는 것이다 그래서 세컨찬스를 잃고 use bit를 0으로 만들었다, 그리고 클락시침을 +=1 을 해주어서 클락방향을 바꿔준다



---

수정 개념 설명

# main program

먼저 plicy: clock으로 변경하여 clock알고리즘을 설정해주었고, clockbits를 1로 설정해서 1과 0중 usebit를 가질 수 있게 만들어 주었다. 그리고 compute default 값을 True로 설정해주어 Hit rate의 총 과정과 결과값이 출력이 되게 만들어주었다.



# init memory structure

clock_point = 0 #클락이 가르키는 시침즉 클라바늘을 선언해주었다. change = 0 #이값은 나중에 메모리 인덱스중에 victim값이 설정되면 그값과 새로운 n값을 교체해주어 야하는데 메모리안에 있는 victim값의 index를 모르면 교체가 힘드니 그값을 저장해주기위해 설정해주었다.



# hack: for now, do random

Page에 들어갈 값을 본격적으로 변경, usebit가 1일때와 usebit가 0일 때 따로 설정해주었다
page = memory[clock_point]로 설정해주어 랜덤값이 아닌 page에 클락바늘이 가르키는 값이 page로 들어가게 된다. if ref[page] >= 1: #usebit가 1일 때 : 앞에서 Miss이고 usebit가 1이면 usebit를 0으로 만들어주고 클락바늘을 다음 인덱스를 가르키게 설정해주었다. 여기서 중요한 것은 이것이다.

if clock_point > (cachesize -1):
clock_point = 0 #캐시사이즈가 3으로 설정되었는데 캐시사이즈이상의 값이 오면 다시 0으로 clock point를 바꿔주었다. 따라서 클락 포인트의 바늘 +1되면 2다음 0으로 바뀐다.

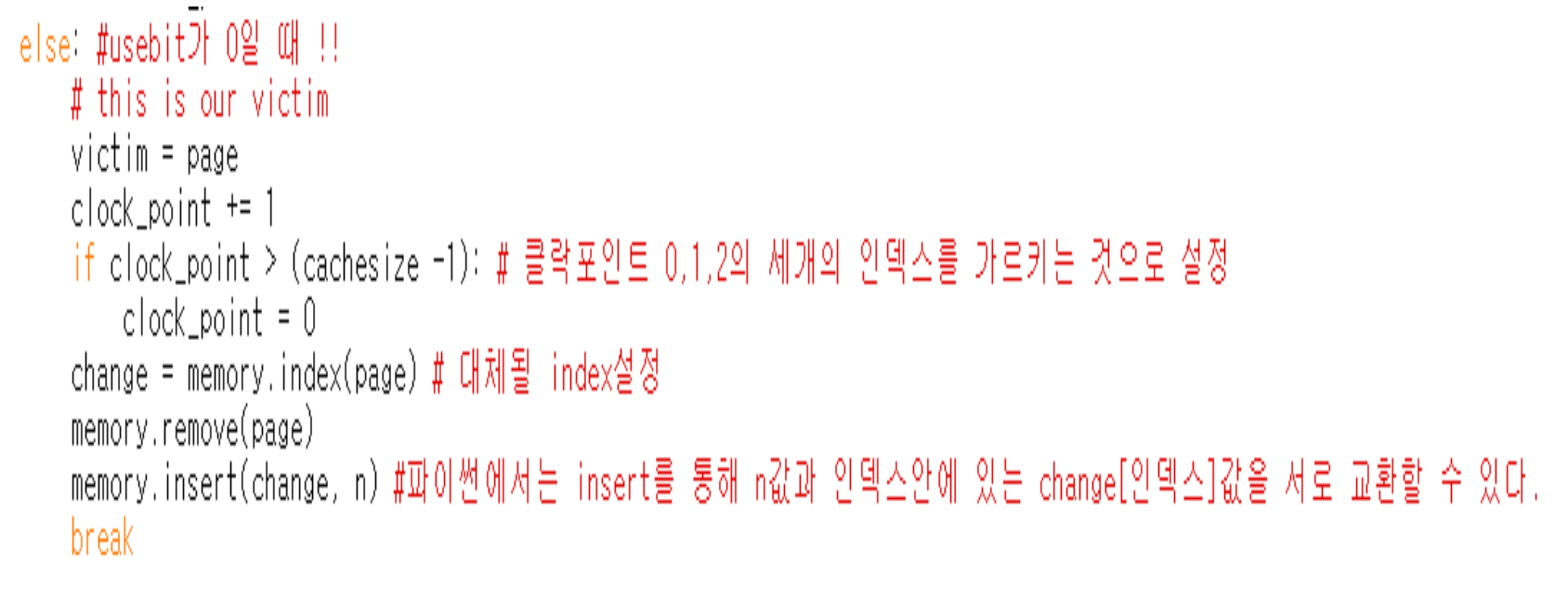

else: #usebit가 0일 때

victim값을 바로 클락 방향이 가르키는 page로 설정하고 그값과 새로들어온 n값을 변경해준다, 잘몰랐는데 파이썬에서는 insert를 통해 변경이 가능하여서 memory인덱스를 찾아 victim(제거대상)과 바로 새로운 n값과 변경해주었다.

# miss, but no replacement needed (cache not full)

현제 설정된 캐시 인덱스 값이 세개 이다. 처음 N값이 들어오게 되면 컨퍼서리 미스가 난다. 이때 고려해줘야할점은 이때도 클락바늘이 증가한다는 것이다.
clock_point += 1

if clock_point > (cachesize -1): clock_point = 0

이렇게 추가해주어 컨퍼서리 미스또한 클락바늘이 변경되게 해주었다.

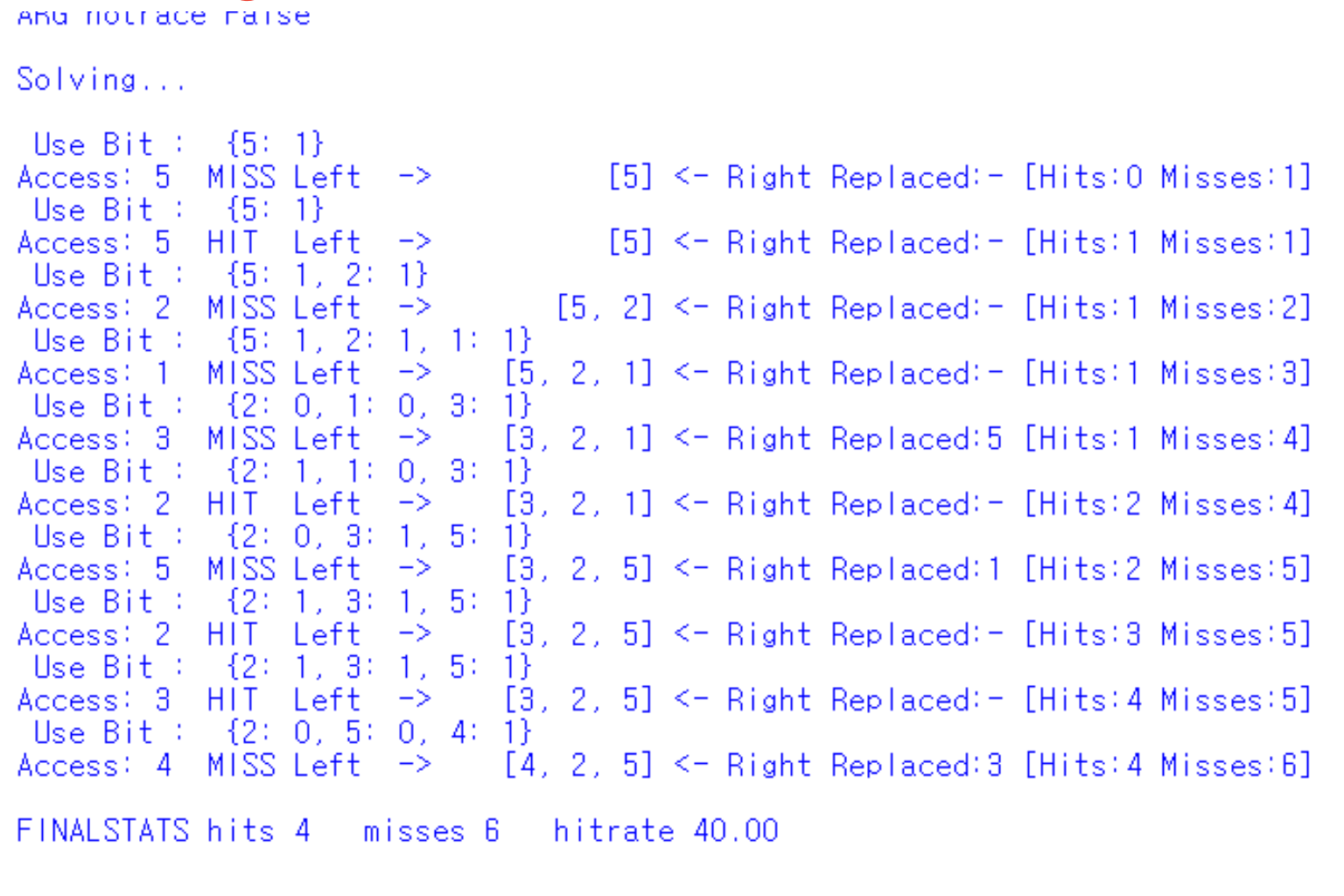

다양한 테스트 케이스 및 설명(Clock)

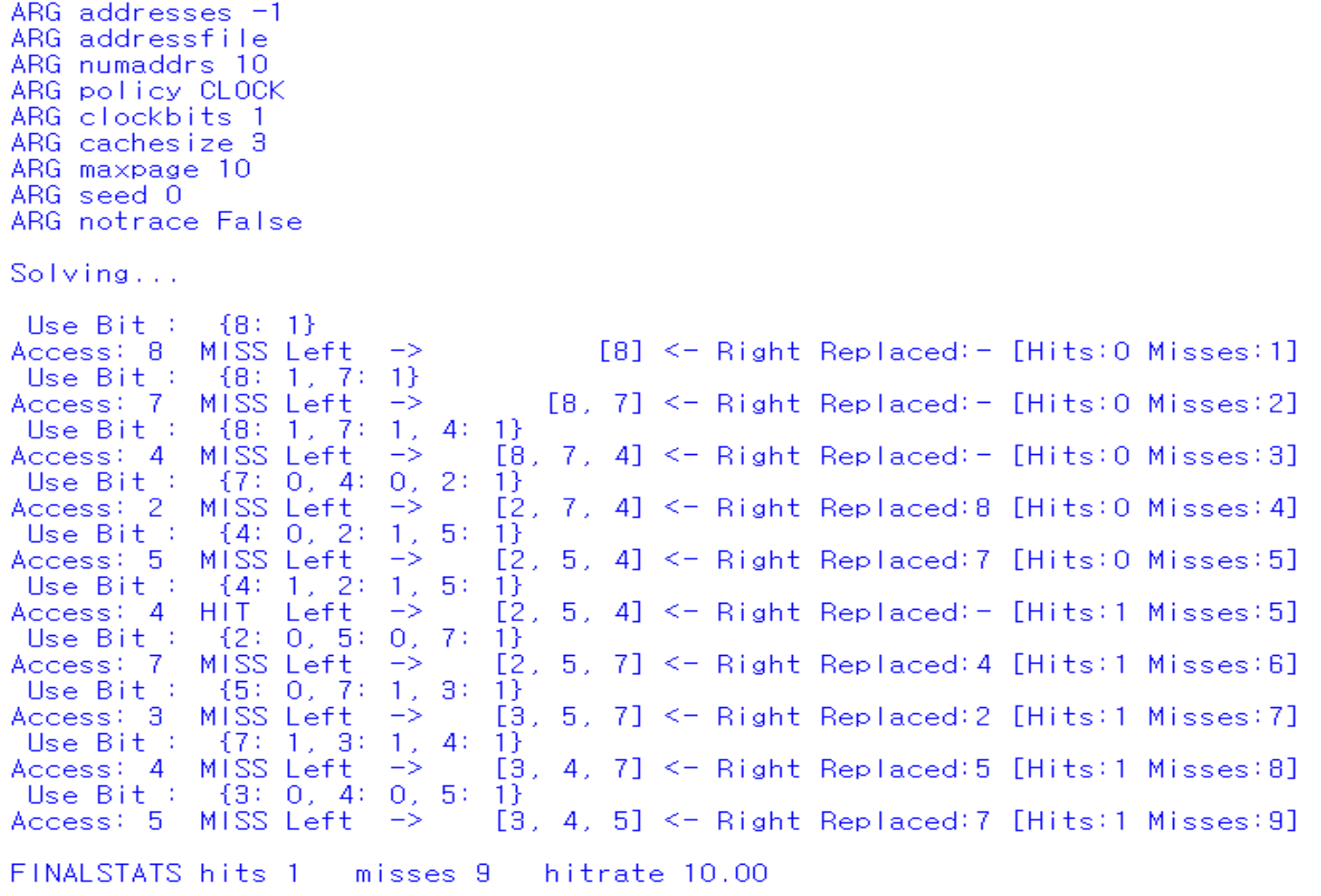

1)MaxPage : 10 / Cache Size : 3

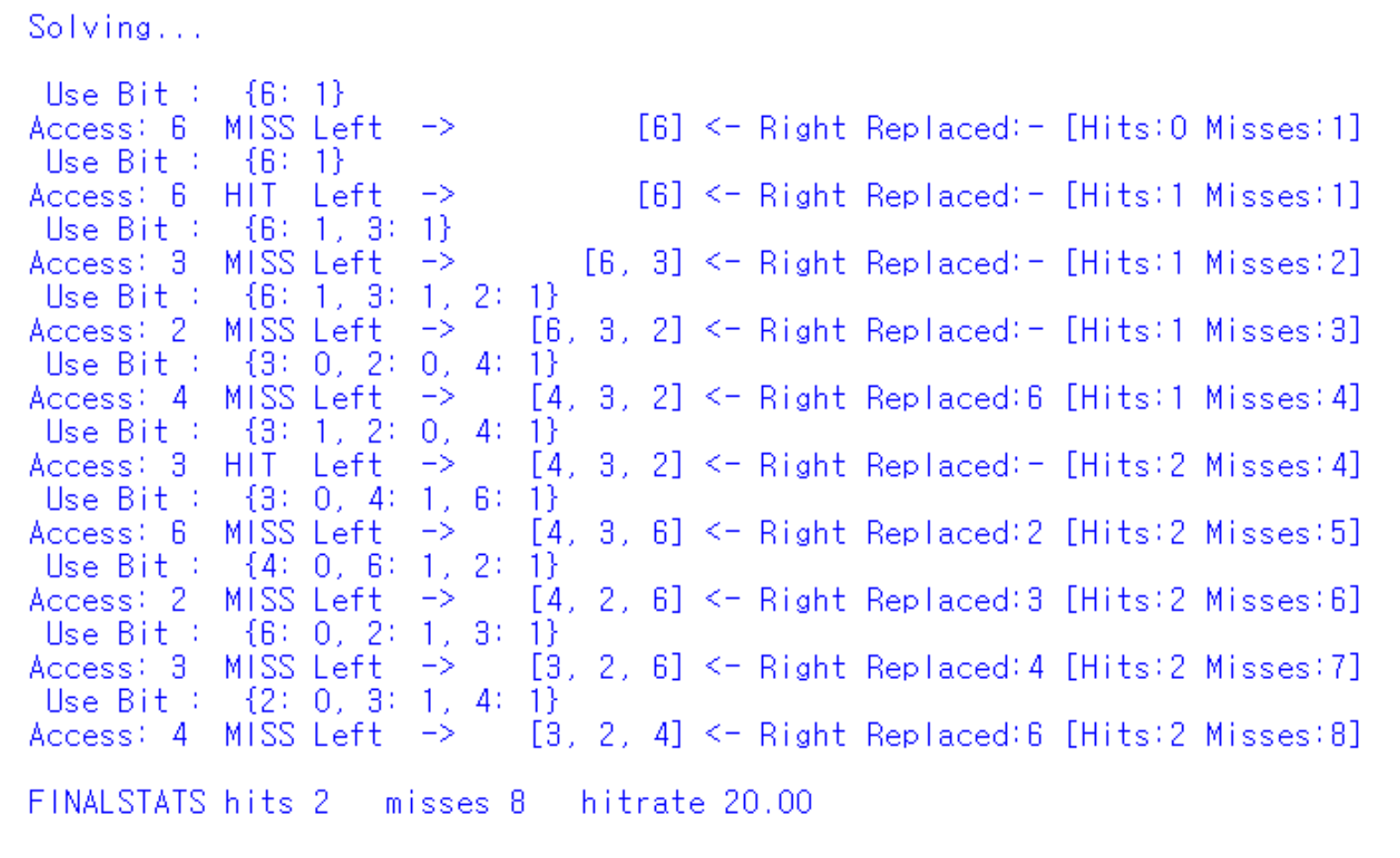

2)MaxPage : 9 / Cache Size : 3



3) MaxPage : 8 / Cache Size : 3

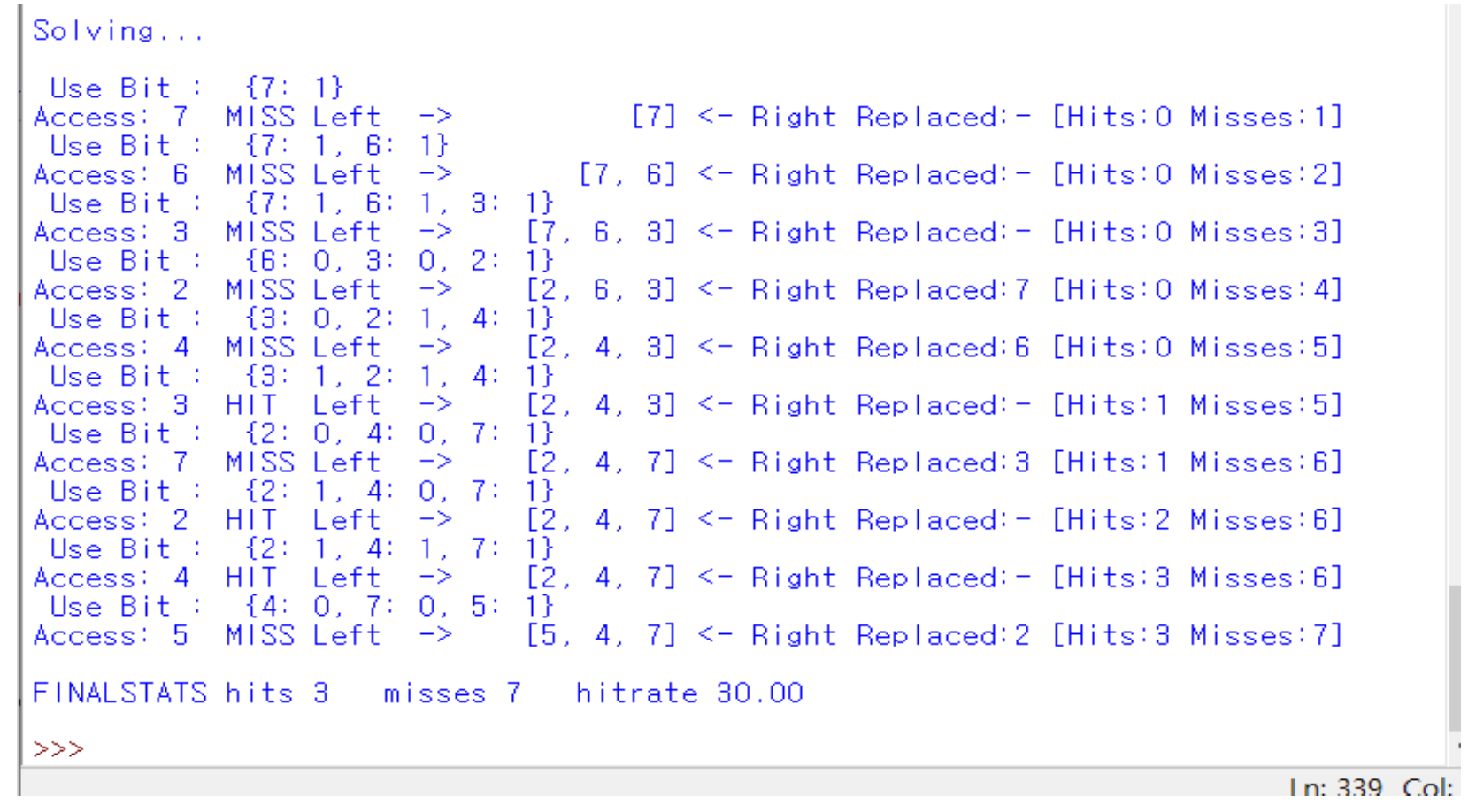

4) MaxPage : 7 / Cache Size : 3

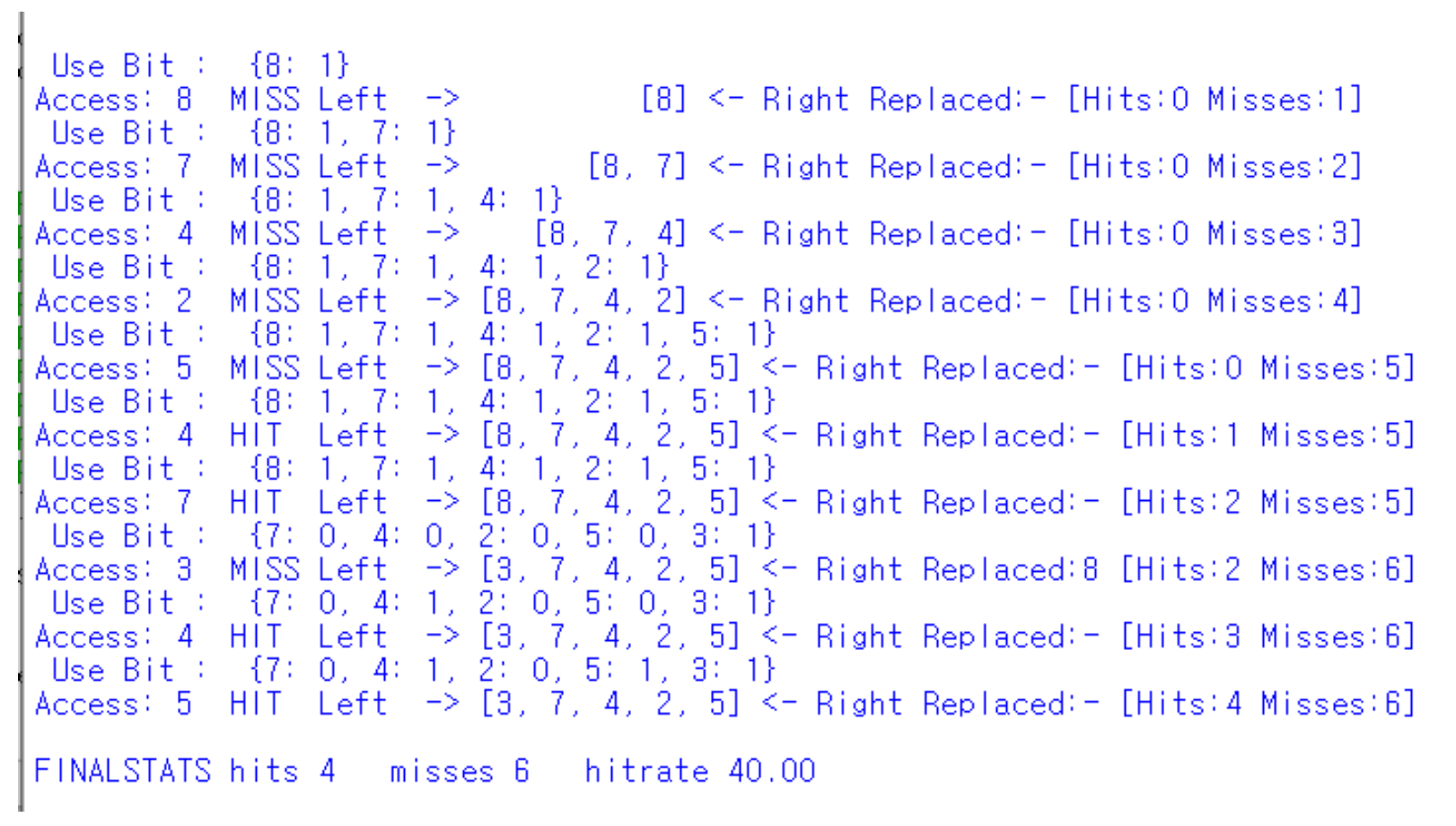

1) MaxPage : 10 / Cache Size : 5

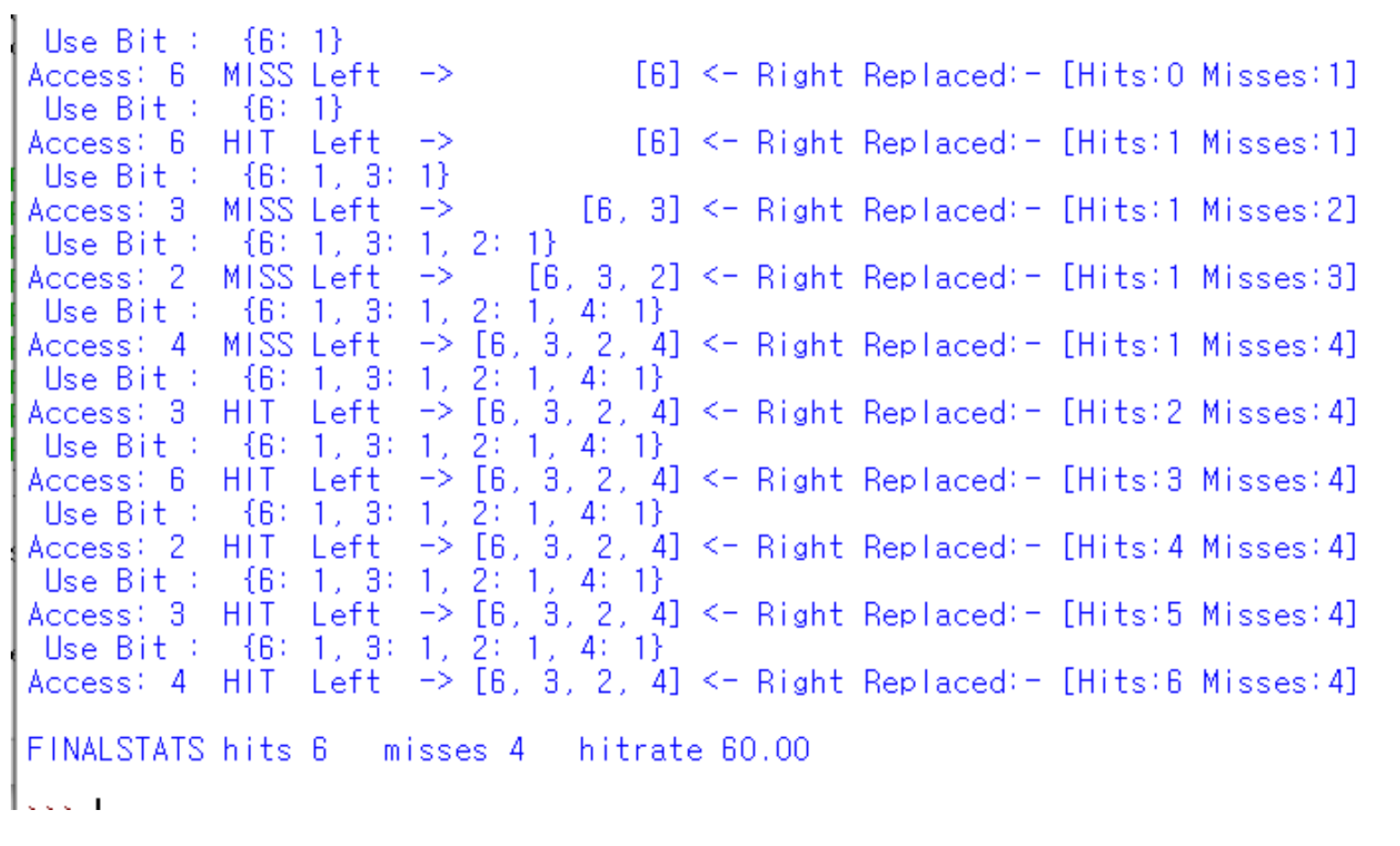

2) MaxPage : 9 / Cache Size : 5

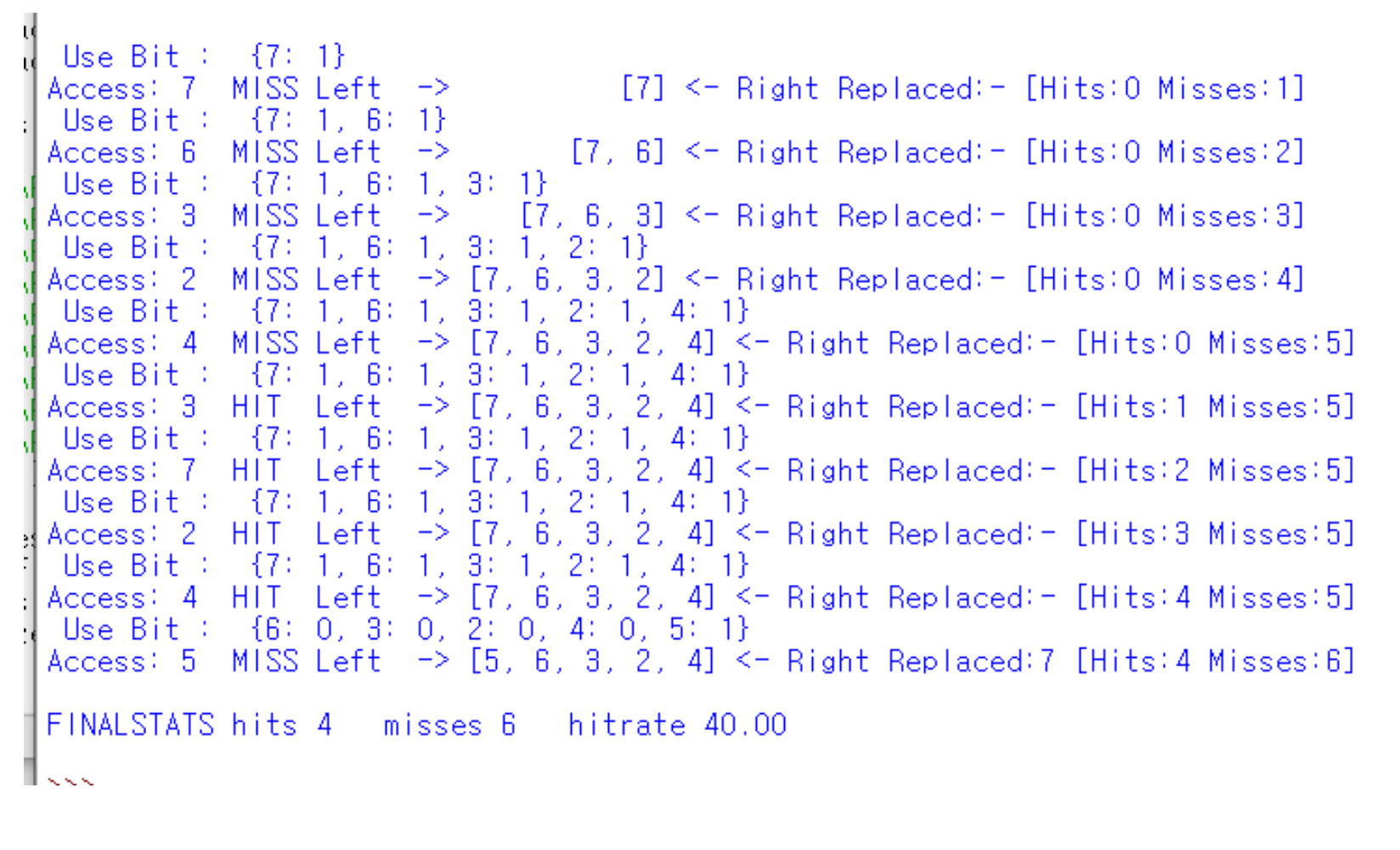

3) MaxPage : 8 / Cache Size : 5

4) MaxPage : 7 / Cache Size : 3

• n = int(maxpage * random.random())으로 설정돼있기 때문에 n 값을 변경해주려면 maxpage 의 크기를 다양하게 해주었다, 그리고 cachesize 는 기존 3 으로 설정된 것을 5 까지 늘려서 테스트케이스를 진행해보았다. 그결과 cache 사이즈가 클수록 hitrate가 증가하는 것을 보였고 maxpage를 늘려주었지만 랜덤값이 곱해져있기 때문에 hitrate가 정확하게 측정되지는않지만 maxpage 가 작을수록 hitrate 가 좋아지는 것을 볼 수 있었다.

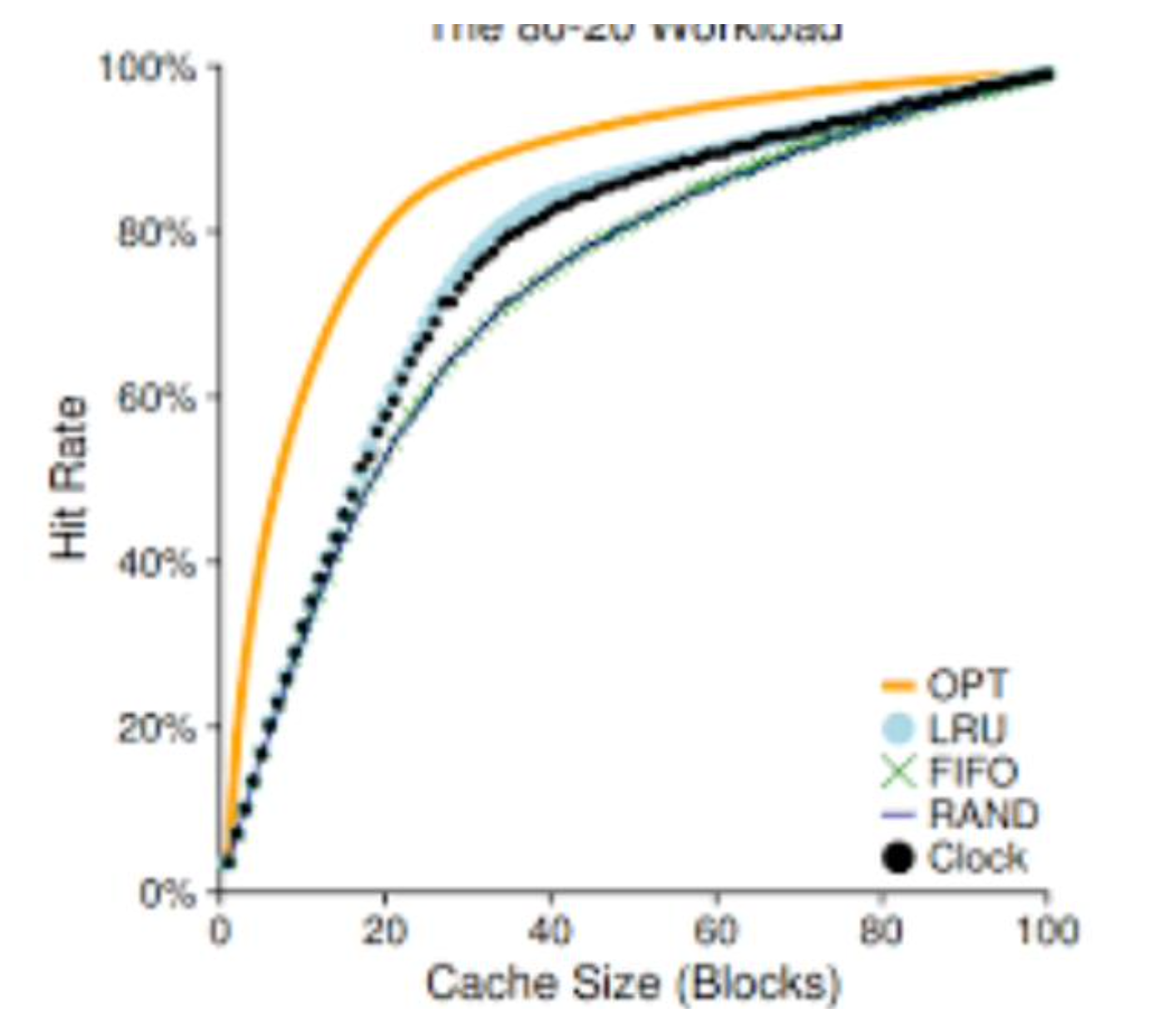

즉 maxpage 와 cachesize 가 낮을수록 clock 알고리즘은 LRU 에 근사한다는 것을 알 수 있다.

이런식으로 구현가능한 알고리즘중 LRU 에 가장 근사한 알고리즘은 CLOCK 알고리즘이라고 생각 가능하다.



---

소스 코드 - 충분한 주석

# -*- coding: cp949 -*-
import sys
from optparse
import OptionParser
import random
import math
def convert(size):
    length = len(size)
    lastchar = size[length-1]

    if (lastchar == 'k') or (lastchar == 'K'):
        m = 1024
        nsize = int(size[0:length-1]) * m
    elif (lastchar == 'm') or (lastchar == 'M'):
        m = 1024*1024
        nsize = int(size[0:length-1]) * m
    elif (lastchar == 'g') or (lastchar == 'G'):
        m = 1024*1024*1024
        nsize = int(size[0:length-1]) * m else:
        nsize = int(size) return nsize
def hfunc(index):
    if index == -1:
        return 'MISS' else:
    return 'HIT '

def vfunc(victim):
    if victim == -1:
        return '-'
    else:
        return str(victim)
# main program #

parser = OptionParser()
parser.add_option('-a', '--addresses', default='-1', help='a set of comma-separated pages to access; -1 means randomly generate', action='store', type='string', dest='addresses')
parser.add_option('-f', '--addressfile', default='', with a bunch of addresses action='store', type='string', dest='addressfile')
parser.add_option('-n', '--numaddrs', default='10', a (--addresses) is -1, this is the number of addrs to generate', action='store', type='string', dest='numaddrs')
parser.add_option('-p', '--policy', default='CLOCK', help='replacement policy: FIFO, LRU, OPT, UNOPT, RAND, CLOCK', action='store', type='string', dest='policy')
parser.add_option('-b', '--clockbits', default=1, CLOCK policy, how many clock bits action='store', type='int', dest='clockbits')
parser.add_option('-C', '--cachesize', default='3', of the page cache, in action='store', type='string', dest='cachesize')
parser.add_option('-m', '--maxpage', default='10',
randomly generating page accesses, this is the max page number', action='store', type='string', dest='maxpage')
help='a file in it',
help='if -
help='for to use',
help='size pages',
help='if

parser.add_option('-s', '--seed', help='random number action='store', type='string', dest='seed')
parser.add_option('-N', '--notrace', default=False, not print(out a detailed action='store_true', dest='notrace')
default='0', seed',
help='do trace',
default=True, me',
parser.add_option('-c', '--compute', help='compute answers action='store_true', dest='solve')
(options, args) = parser.parse_args()
print('ARG addresses', options.addresses) print('ARG addressfile', options.addressfile) print('ARG numaddrs', options.numaddrs) print('ARG policy', options.policy) print('ARG clockbits', options.clockbits) print('ARG cachesize', options.cachesize) print('ARG maxpage', options.maxpage) print('ARG seed', options.seed)
print('ARG notrace', options.notrace)
for

print('')
addresses = str(options.addresses) addressFile = str(options.addressfile)
numaddrs cachesize seed maxpage policy notrace clockbits = int(options.numaddrs) = int(options.cachesize)
= int(options.seed)
= int(options.maxpage)
= str(options.policy) = options.notrace
= int(options.clockbits) random.seed(seed)
addrList = []
if addressFile != '':
fd = open(addressFile) for line in fd:
addrList.append(int(line)) fd.close()

else:
if addresses == '-1':
# need to generate addresses for i in range(0,numaddrs):
n = int(maxpage * random.random())
addrList.append(n) else:
addrList = addresses.split(',')
if options.solve == False:
    print('Assuming a replacement policy of %s, and a cache of size %d pages,' % (policy, cachesize))
    print('figure out whether each of the following page references hit or miss')
    print('in the page cache.\n')
    for n in addrList:
        print('Access: %d Hit/Miss? State of Memory?' % int(n))
        print('')
else:
    if notrace == False:
    print('Solving...\n')
    # init memory structure count = 0
    memory = []
    hits = 0
    miss = 0
    clock_point = 0 # 클락이 가르키는 방향(클락의 시침) change = 0 # 대체될 인덱스 값설정
if policy == 'FIFO':
    leftStr = 'FirstIn'
    riteStr = 'Lastin ' elif policy == 'LRU':
    leftStr = 'LRU'
    riteStr = 'MRU' elif policy == 'MRU':

    leftStr = 'LRU'
    riteStr = 'MRU'
elif policy == 'OPT' or policy == 'RAND' or policy == 'UNOPT' or policy == 'CLOCK':
    leftStr = 'Left '
    riteStr = 'Right' else:
    print('Policy %s is not yet implemented' % policy) exit(1)
    # track reference bits for clock ref = {}
    cdebug = False
    # need to generate addresses addrIndex = 0
for nStr in addrList:
# first, lookup n = int(nStr)

    try: # Hit 일 때 설정
        idx = memory.index(n)
        hits = hits + 1
        if policy == 'LRU' or policy == 'MRU':
            update = memory.remove(n)
            memory.append(n) # puts it on MRU side except: # Miss 일 때 설정
            idx = -1
            miss = miss + 1
            victim = -1 if idx == -1:
            # miss, replace?
            # print('BUG count, cachesize:', count, cachesize if count == cachesize:
            # must replace

if policy == 'FIFO' or policy == 'LRU':
    victim = memory.pop(0) elif policy == 'MRU':
    victim = memory.pop(count-1)* count))
elif policy == 'RAND':
    victim = memory.pop(int(random.random()
elif policy == 'CLOCK': if cdebug:
    print('REFERENCE TO PAGE', n) print('MEMORY ', memory) print('REF (b)', ref)
    # hack: for now, do random
    # victim = memory.pop(int(random.random() * count))
victim = -1

while victim == -1: #여기서 page 의 usebit 를 확인하고 0 이면 그값이 victim 이되고 1 이면 usebit 가 0 이되고 clock time 이 +=1 된다. while True:때 !!
    page = memory[clock_point]
    if ref[page] >= 1: #usebit 가 1 일
        ref[page] -= 1

        clock_point += 1
#ref[page]가 >=1 이라는 것은 usebit 가 1 로 설정돼있어 전에 사용했다는 것이다 그래서 세컨찬스를 잃고
#ref[page] -= 1 설정해줘 use bit 를 0 으로 만들었다, 그리고 클락시침을 +=1 을 해주어서 클락방향을 바꿔준다
    if clock_point > (cachesize -1): # 캐쉬크기가 3 으로 설정돼있다. 하지만 클락포인트는 0,1,2 만필요하기 때문에 시침이 3이되면 0으로 바꿈
        clock_point = 0
    else: #usebit 가 0 일 때 !! # this is our victim
        victim = page clock_point += 1
    if clock_point > (cachesize -1): # 클락포인트 0,1,2 의 세개의 인덱스를 가르키는 것으로 설정 # 대체될 index 설정
        clock_point = 0
        change = memory.index(page)
        memory.remove(page)

        memory.insert(change, n) #파이썬에서는 insert 를 통해 n 값과 인덱스안에 있는
        change[인덱스]값을 서로 교환할 수 있다. break
        memory)
# remove old page's ref count if page in memory:
    assert('BROKEN') del ref[victim]
    if cdebug:
        print('VICTIM', page) print('LEN', len(memory)) print('MEM', memory) print('REF (a)', ref)
    elif policy == 'OPT':
        maxReplace = -1
        replaceIdx = -1
        replacePage = -1
        # print('OPT: access %d, memory %s' % (n,

# print('OPT: replace from FUTURE (%s)' % addrList[addrIndex+1:]
for pageIndex in range(0,count):
    page = memory[pageIndex]
    # now, have page 'page' at index
    'pageIndex' in memory
    whenReferenced = len(addrList)
    # whenReferenced tells us when, in the future, this was referenced
for futureIdx in range(addrIndex+1,len(addrList)):
    int(addrList[futureIdx])
    futurePage
    if page == futurePage:
        whenReferenced = futureIdx break =
    # print('OPT: page %d is referenced at %d' % (page, whenReferenced)
    if whenReferenced >= maxReplace:
    # print('OPT: ??? updating maxReplace (%d %d %d)' % (replaceIdx, replacePage,
        maxReplace)

replaceIdx = pageIndex replacePage = page
maxReplace = whenReferenced

# print('OPT: --> updating maxReplace (%d %d %d)' % (replaceIdx, replacePage,
maxReplace)
victim = memory.pop(replaceIdx)
# print('OPT: replacing page %d (idx:%d) because I saw it in future at %d' % (victim, replaceIdx,
whenReferenced)
elif policy == 'UNOPT':
    minReplace = len(addrList) + 1 replaceIdx = -1
    replacePage = -1
for pageIndex in range(0,count):
    'pageIndex' in memory
    page = memory[pageIndex]
    # now, have page 'page' at index
    whenReferenced = len(addrList)
    # whenReferenced tells us when, in the future, this was referenced

for futureIdx in range(addrIndex+1,len(addrList)):
    int(addrList[futureIdx])
    futurePage
if page == futurePage:
    whenReferenced = futureIdx
    break

if whenReferenced < minReplace:
    replaceIdx = pageIndex
    replacePage = page
    minReplace = whenReferenced =victim = memory.pop(replaceIdx)
else: #cache size 가 3 인데 그보다 작은 값들이 있을때 그냥 클락 포인트 +=1 해준다.
full)
# miss, but no replacement needed (cache not
victim = -1
count = count + 1
clock_point += 1
if clock_point > (cachesize -1):
    clock_point = 0
# now add to memory memory.append(n)
if cdebug:
    print('LEN (a)', len(memory)) if victim != -1:
    assert(victim not in memory)
# after miss processing, update reference bit if n not in ref:
    ref[n] = 1
else:
    ref[n] += 1
if ref[n] > clockbits:
    ref[n] = clockbits
if cdebug:
    print('REF (a)', ref)
if notrace == False:

    print(" Use Bit : ", ref)
    print('Access: %d %s %s -> %12s <- %s Replaced:%s [Hits:%d Misses:%d]' % (n, hfunc(idx), leftStr, memory, riteStr, vfunc(victim), hits, miss))
    addrIndex = addrIndex + 1
    print('')
    print('FINALSTATS hits %d misses %d hitrate %.2f' % (hits, miss, (100.0*float(hits))/(float(hits)+float(miss))))
    print('')
